تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: Zhenglan cable
إصدار الشهادات: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
رقم الموديل: كابل طاقة ألومنيوم فعال من حيث التكلفة 6-35 كيلو فولت XLPE معزول STA مدرع - كابل تحت الأرض ذو جهد مت
شروط الدفع والشحن
الحد الأدنى لكمية: 1500 متر
الأسعار: USD 1- USD 200
تفاصيل التغليف: برميل خشبي ، برميل خشبي وفولاذي ، حسب طلب الزبون
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 100000 متر شهريا
مادة: |
نحاس |
العزل: |
XLPE |
جوهر: |
3 الأساسية، 1 الأساسية |
علامة الكابل: |
طباعة الحبر |
شاشة معدنية: |
شاشة الشريط النحاسي |
مميزة: |
مدرعة بأسلاك فولاذية، ومدرعة بشريط فولاذي |
الغلاف الخارجي: |
PVC العادي أو PVC مثبطات اللهب |
خارج غمد اللون: |
أسود أو مخصص |
مادة: |
نحاس |
العزل: |
XLPE |
جوهر: |
3 الأساسية، 1 الأساسية |
علامة الكابل: |
طباعة الحبر |
شاشة معدنية: |
شاشة الشريط النحاسي |
مميزة: |
مدرعة بأسلاك فولاذية، ومدرعة بشريط فولاذي |
الغلاف الخارجي: |
PVC العادي أو PVC مثبطات اللهب |
خارج غمد اللون: |
أسود أو مخصص |

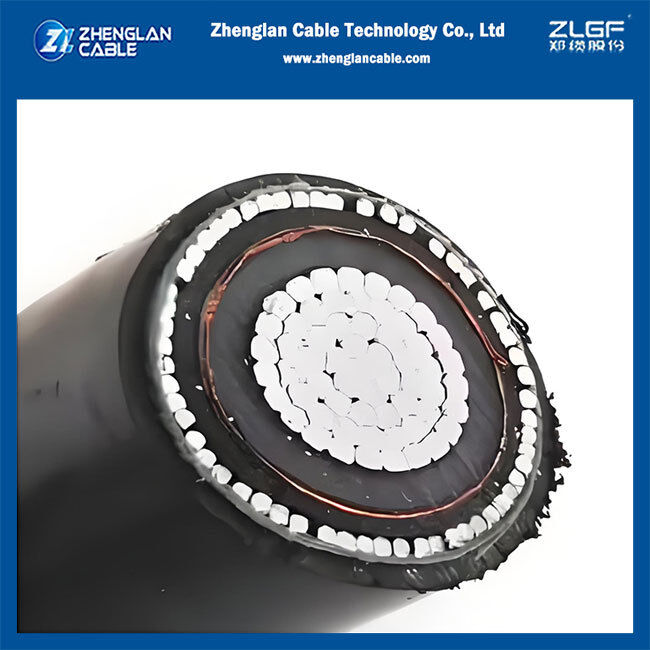

يوفر كبل الطاقة تحت الأرض ذو الجهد المتوسط المصنوع من الألومنيوم حلاً فعالاً للغاية من حيث التكلفة لتوزيع الطاقة دون المساس بالموثوقية أو الأداء. يتميز بموصل ألومنيوم مجدول، وعزل XLPE، وهيكل مدرع بشريط فولاذي (STA)، وقد تم تصميم هذا الكابل لمجموعة واسعة من التطبيقات تحت الأرض والداخلية حيث تكون الحماية الميكانيكية مطلوبة ولكن الوزن والتكلفة هما الاعتبارات الرئيسية. إنه خيار مثالي لمشاريع البنية التحتية واسعة النطاق وشبكات المرافق والمنشآت الصناعية التي تسعى إلى تحقيق التوازن الأمثل بين الأداء والاقتصاد.
بناء المنتج
موصل: ألومنيوم مجدول (الفئة 2)، مضغوط لضمان شكل أملس ومستدير.
شاشة الموصل: طبقة شبه موصلة مقذوف لضمان واجهة كهربائية سلسة مع العزل.
العزل: XLPE (البولي إيثيلين المتقاطع)، مما يوفر خصائص كهربائية وحرارية ممتازة.
شاشة العزل: طبقة شبه موصلة مقذوفة، وغالبًا ما يتم دمجها مع شاشة معدنية (مثل الشريط النحاسي).
شاشة معدنية: شاشة شريطية نحاسية
درع: درع الشريط الفولاذي (STA)، يوفر حماية ميكانيكية قوية ضد الصدمات والسحق.
الغلاف الخارجي: غلاف PVC أو PE متين ومقاوم للأشعة فوق البنفسجية، يحمي الكابل من الرطوبة والمواد الكيميائية والضغوط البيئية.
التطبيقات النموذجية
شبكات التوزيع الأولية والثانوية
إمدادات الطاقة تحت الأرض للمجمعات الصناعية والمجمعات السكنية
التثبيت في قنوات الكابلات والخنادق
التطبيقات الداخلية مثل توصيلات المفاتيح الكهربائية والمحولات
مشاريع البنية التحتية الحساسة من حيث التكلفة
معايير التصنيع والجهد
المعايير: IEC 60502-2، BS 6622، أو حسب متطلبات العميل.
الجهد المقنن:6كيلو فولت إلى 35 كيلو فولت.
الرقم الأساسي: نواة واحدة أو 3 نواة.
المواصفات الفنية
|
المعلمة |
تفاصيل |
|
نطاق الجهد |
6-35 كيلو فولت |
|
موصل |
الألومنيوم، الفئة 2 الذين تقطعت بهم السبل |
|
العزل |
XLPE |
|
نوع الدرع |
شريط فولاذي مدرع (STA) |
|
الغلاف الخارجي |
بولي كلوريد الفينيل / بي |
|
الأعلى. درجة حرارة الموصل |
90 درجة مئوية (عادي)، 250 درجة مئوية (ماس كهربائى) |
|
منطقة مستعرضة |
ما يصل إلى 630 مم² أو حسب الحاجة |
الاختلافات المتاحة
درع: تتوفر خيارات STA (درع الشريط الفولاذي) وSWA (درع الأسلاك الفولاذية).
مادة غمد: PVC، PE، أو HDPE.
جوهر: تتوفر تصميمات فردية أو ثلاثية النواة.
|
مساحة المقطع العرضي العادي (مم²) |
ضياء موصل Appro (مم) |
سمك العزل الاسمي (مم) |
سمك الشريط النحاسي (مم) |
مساحة شاشة الأسلاك النحاسية (مم²) |
تقريبا. ضياء العزل (مم) |
سمك الدرع الاسمي (مم) |
سمك غمد الاسم (مم) |
القطر الإجمالي الملائم (مم) |
الوزن المناسب (كجم / كم) |
|
|
|
|
|
|
|
|
|
|
|
سو |
ال |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
تقدم Zhenglan Cable Technology كابلات MV معتمدة من IEC 60502-2 بأسعار تنافسية مباشرة من المصنع، وفترات زمنية سريعة، وتقارير اختبار النوع الكاملة. اتصل بنا للحصول على عرض أسعار مخصص.
