تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: Zhenglan Cable
إصدار الشهادات: 3C，ISO 9001:2015，ISO 14001:2005
رقم الموديل: GSW 50mm2 أسلاك الفولاذ المجلفنة عالية القوة للغاية موصل علوي مكشوف ASTM A363
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: طبل خشبي بالكامل ، أسطوانة خشبية فولاذية ، أسطوانة فولاذية بالكامل أو مخصصة
وقت التسليم: 15-30 يوما
شروط الدفع: L / C ، T / T ،
القدرة على العرض: 30000 طن / سنة
المواد: |
الأسلاك والخيوط الفولاذية المصنعة |
القياسية:: |
إيك 61089 |
العلامة التجارية: |
كابل تشنجلان |
مقياس الأسلاك: |
قطر فولاذي واحد مقاس 1.4-4.8 ملم |
المواد: |
الأسلاك والخيوط الفولاذية المصنعة |
القياسية:: |
إيك 61089 |
العلامة التجارية: |
كابل تشنجلان |
مقياس الأسلاك: |
قطر فولاذي واحد مقاس 1.4-4.8 ملم |
Gsw سلك الفولاذ المغلف سلك الوقوف سلك الخيط العاري فوق الرأس IEC 61089
التطبيق
الأسلاك الفولاذية الأحادية المصنعة أو أسلاك الفولاذ المقطوعة مناسبة للقلوب من ACSR لتحسين قوة الشد.ويمكن أيضا أن تستخدم في خط النقل الجوي كمادة خط من اتصال الأرض لتجنب ضربة البرق.
الوصف
يتم تصنيع الموصلات المجردة ذات الخيوط المركزية من الأسلاك الفولاذية المجردة المقوسة الصلبة المستديرة المصفوفة بالألومنيوم للاستخدام العام للأغراض الكهربائية.قوة الشد والسلك الصلب معلب بالزنك لها درجات مختلفة.
المواصفات
● IEC 61089 الأسلاك المستديرة الملتصقة بالأسلاك الكهربائية
● ASTM A 475 سلك فولاذي مغلف بالزنك
● BS 183 الغرض العام سلك الفولاذ المغلف
● AS 1222.1 الموصلات الصلبة والإقامة المكلفة العلوية العارية الجزء 1: مصقول (SC / GZ)
● GB/T 1179 سلك مستدير محورية وضعت فوق رأس الموصلات الكهربائية المتدفقة
البناء:
1الأسلاك الفردية متماسكة بشكل مركزي وملفوفة بشكل هليكلي حول سلك مركزي.
2الصف المغطى بالزنك من أسلاك الفولاذ: الفئة A ، الفئة B و الفئة C.
السلك الحديدي المعزز المتمركز متاح في فئة A B و C التصلب ، حيث يكون A أقل ثقيلة و C أكثر ثقيلة.
| الرمز لا، لا، لا |
القسم مساحة |
لا. / ديا من السلك | تقريباً، بشكل عام (ديا) |
تقريباً. الوزن |
كسر الحمولة | |||
| S1A | S1B | S2A | S3A | |||||
| ملم2 | لا. | ملم | كغ/كيلومتر | kN | kN | kN | kN | |
| 4 | 27.1 | 7/2.22 | 6.66 | 213.3 | 36.3 | 33.6 | 39.3 | 43.9 |
| 6.3 | 42.7 | 7/2.79 | 8.36 | 335.9 | 55.9 | 51.7 | 60.2 | 67.9 |
| 10 | 67.8 | 7/3.51 | 10.53 | 553.2 | 87.4 | 80.7 | 93.5 | 103.0 |
| 12.5 | 84.7 | 7/3.93 | 11.78 | 666.5 | 109.3 | 100.8 | 116.9 | 128.8 |
| 16 | 108.4 | 7/4.44 | 13.32 | 853.1 | 139.9 | 129.0 | 199.7 | 164.8 |
| 16 | 108.4 | 19/2.70 | 13.48 | 857.0 | 142.1 | 131.2 | 152.9 | 172.4 |
| 25 | 169.4 | 19/3.37 | 16.85 | 1339.1 | 218.6 | 201.6 | 238.9 | 262.6 |
| 40 | 271.1 | 19/4.26 | 21.31 | 2141.6 | 349.7 | 322.6 | 374.1 | 412.1 |
| 40 | 271.1 | 37/3.05 | 21.38 | 2148.1 | 349.7 | 322.6 | 382.3 | 420.2 |
| 63 | 427.0 | 37/3.83 | 26.83 | 3383.2 | 550.8 | 508.1 | 589.3 | 649.0 |

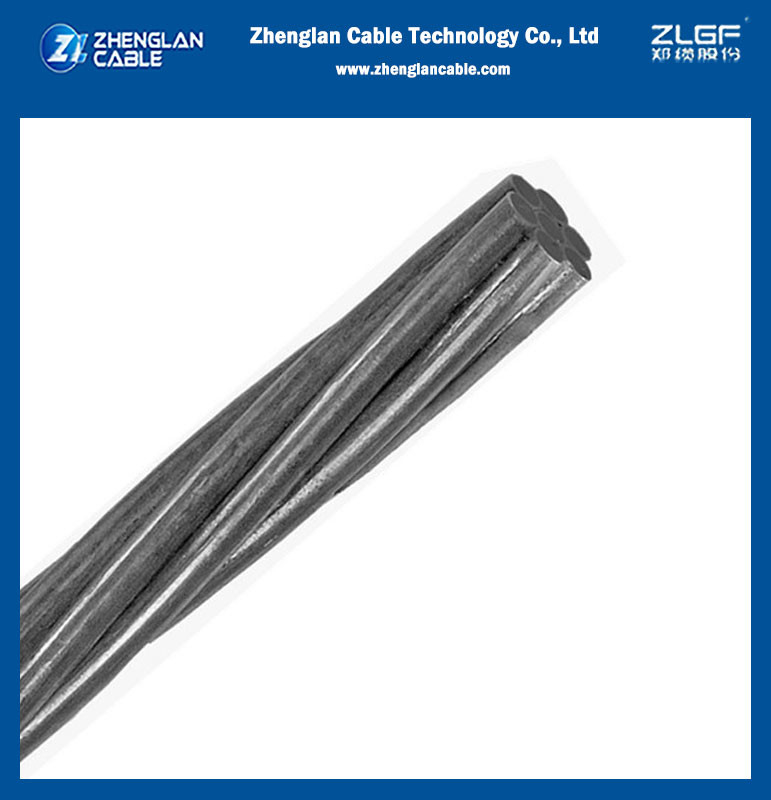

صورة المنتج:
