تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: Zhenglan Cable
إصدار الشهادات: 3C, ISO 9001:2015，ISO 14001:2005
رقم الموديل: 3 النوى كابل الطاقة المدرعة
شروط الدفع والشحن
الحد الأدنى لكمية: 1000 متر
تفاصيل التغليف: طبل خشبي بالكامل ، أسطوانة خشبية فولاذية ، أسطوانة فولاذية بالكامل أو مخصصة
وقت التسليم: 15 يوم عمل
شروط الدفع: خطاب الاعتماد، تي/تي، ويسترن يونيون
القدرة على العرض: 100 كم / شهر
مادة عازلة: |
XLPE |
مادة موصلة: |
كو/آل |
طلب: |
محطة كهرباء |
يكتب: |
الجهد المنخفض |
المعايير: |
IEC60502، NF C33-209، GB 12527-90 ASTM |
الجهد المقنن: |
0.6/1kV |
غطاء: |
بي |
مادة عازلة: |
XLPE |
مادة موصلة: |
كو/آل |
طلب: |
محطة كهرباء |
يكتب: |
الجهد المنخفض |
المعايير: |
IEC60502، NF C33-209، GB 12527-90 ASTM |
الجهد المقنن: |
0.6/1kV |
غطاء: |
بي |

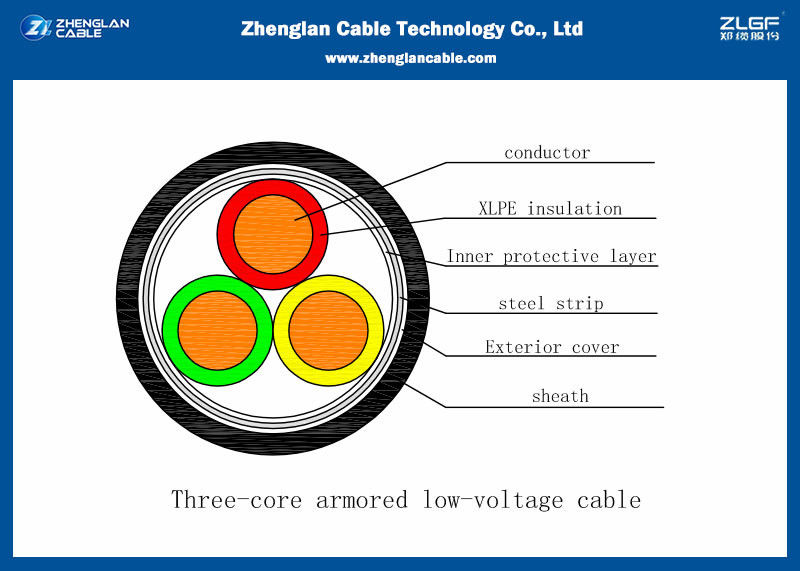

(AL/CU) موصل، معزول بـ XLPE، مدرع بشريط فولاذي، مغلف بـ PE كابل طاقة (N2XB2Y/NA2XB2Y)
التطبيق:
تطبيق عام لكابل الطاقة. في شبكات توزيع الطاقة ذات الجهد المنخفض، والمنشآت الصناعية، وفي المباني ومحطات التشغيل. في التركيبات الثابتة، في المناطق الداخلية والخارجية. يمكن تركيبه في أماكن جافة أو رطبة؛ حيث تكون القوة الميكانيكية مطلوبة. لكنه لا يتحمل قوة سحب كبيرة. يستخدم لمحطات الطاقة، والصناعة، والمفاتيح الكهربائية، وشبكة إمدادات الطاقة الحضرية.
الخصائص الكهربائية:
| الجهد المقنن Uo/U (Um) | 600/1000 فولت، BS5467 |
| الحد الأقصى لمقاومة التيار المستمر للموصل عند 20 درجة مئوية | 7.41 أوم/كم |
| التيار المسموح به في الهواء 30 درجة مئوية | 32 أمبير |
| التيار المسموح به مدفونًا 20 درجة مئوية | 44 أمبير |
| درجة حرارة التركيب | الحد الأدنى: 0 درجة مئوية، الحد الأقصى: 60 درجة مئوية |
| نوع التركيب | دفن مباشر خارجي |
| درجة حرارة التشغيل | الحد الأقصى: 90 درجة مئوية. |
| درجة حرارة الموصل القصوى عند قصر الدائرة: | 250 درجة مئوية. |
| الحد الأدنى لنصف قطر الانحناء | 12 × قطر الكابل للكابلات المدرعة متعددة النوى |
تفاصيل التعبئة:
1. أسطوانات بحرية قياسية (أسطوانات خشبية، أسطوانات خشبية فولاذية، أسطوانات فولاذية) متاحة؛
2. يمكن تخصيص حجم الأسطوانة أو تلبية الحد الأقصى لحجم تحميل الحاوية؛
3. يمكن أن يتراوح قطر الأسطوانة الإجمالي من 1 متر إلى 2.5 متر؛
4. حسب متطلبات العميل بطول معين معبأ في لفات ملفوفة بشريط بلاستيكي أو شريط نايلون بلاستيكي.
معلمات البناء:
IEC 60502-1
| المقطع العرضي الاسمي للموصل | القطر الاسمي للموصل | السُمك الاسمي للعزل | السُمك الاسمي لشريط النحاس الواقي | السُمك الاسمي للغلاف الداخلي | السُمك الاسمي للتدريع بشريط فولاذي | السُمك الاسمي للغلاف PE | القطر الإجمالي التقريبي | الوزن التقريبي | |
| موصل ألومنيوم | موصل نحاس | ||||||||
| رقم × مم2 | مم | مم | مم | مم | مم | مم | مم | كجم/م | كجم/م |
| 3 × 25 | 6.0 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 43.4 | 2.16 | 2.61 |
| 3 × 35 | 6.9 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 45.4 | 2.36 | 2.99 |
| 3 × 50 | 8.2 | 3.4 | 0.1 | 1.4 | 0.5 | 2.2 | 48.8 | 2.69 | 3.54 |
| 3 × 70 | 9.7 | 3.4 | 0.1 | 1.5 | 0.5 | 2.3 | 52.4 | 3.10 | 4.33 |
| 3 × 95 | 11.3 | 3.4 | 0.1 | 1.5 | 0.5 | 2.4 | 56.1 | 3.56 | 5.26 |
| 3 × 120 | 12.8 | 3.4 | 0.1 | 1.5 | 0.5 | 2.5 | 59.5 | 4.04 | 6.19 |
| 3 × 150 | 14.2 | 3.4 | 0.1 | 1.5 | 0.5 | 2.6 | 62.7 | 4.49 | 7.19 |
| 3 × 185 | 15.9 | 3.4 | 0.1 | 1.6 | 0.5 | 2.6 | 66.6 | 5.12 | 8.49 |
| 3 × 240 | 18.3 | 3.4 | 0.1 | 1.7 | 0.5 | 2.8 | 72.4 | 5.99 | 10.42 |
| 3 × 300 | 20.4 | 3.4 | 0.1 | 1.8 | 0.5 | 3.0 | 77.5 | 6.86 | 12.42 |
| 3 × 400 | 23.2 | 3.4 | 0.1 | 1.9 | 0.8 | 3.2 | 85.4 | 8.97 | 16.05 |
RFQ:
1. هل شركتك مصنع أم شركة تجارية؟
مصنع، أكثر من 20 عامًا في الصين
2. كم من الوقت يمكنني توقع الحصول على العينة؟
بعد دفع رسوم الشحن وإرسال الملفات المؤكدة إلينا، ستكون العينات جاهزة للتسليم في غضون 3-7 أيام. سيتم إرسال العينات إليك عبر البريد السريع وستصل في غضون 3-7 أيام. يمكنك استخدام حساب البريد السريع الخاص بك أو الدفع المسبق لنا إذا لم يكن لديك حساب.
3. ما هي شروط الدفع الخاصة بك؟
نحن نقبل عادةً إيداع T/T بنسبة 30٪، ورصيد 70٪ قبل التسليم كشروط دفع رئيسية، ويمكن التفاوض على دفعات أخرى أيضًا. ضمان التجارة متاح أيضًا.
4. ما هو وقت التسليم؟
طلب العينة يحتاج 3-5 أيام.
الطلب الرسمي يعتمد على الكمية، وعادة ما يحتاج إلى 15 يوم عمل بعد استلام دفعتك.
5. ما هو الحد الأدنى لكمية الطلب (MOQ)؟
بشكل عام هو 5000 متر.
