تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Zhenglan cable
إصدار الشهادات: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
رقم الموديل: 0.6 / 1kV موصل النحاس الخالي من الأكسجين ، XLPE معزول ،
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: طبل خشبي ، طبل الخشب والصلب ، حسب طلب الزبون
وقت التسليم: 7-10 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
مادة: |
سو |
طلب: |
محطة توليد الكهرباء |
العزل: |
XLPE |
غمد: |
بولي كلوريد الفينيل |
درع: |
SWA/Sta |
معيار: |
IEC60502، IEC، بكالوريوس، UL، JIS |
مادة: |
سو |
طلب: |
محطة توليد الكهرباء |
العزل: |
XLPE |
غمد: |
بولي كلوريد الفينيل |
درع: |
SWA/Sta |
معيار: |
IEC60502، IEC، بكالوريوس، UL، JIS |

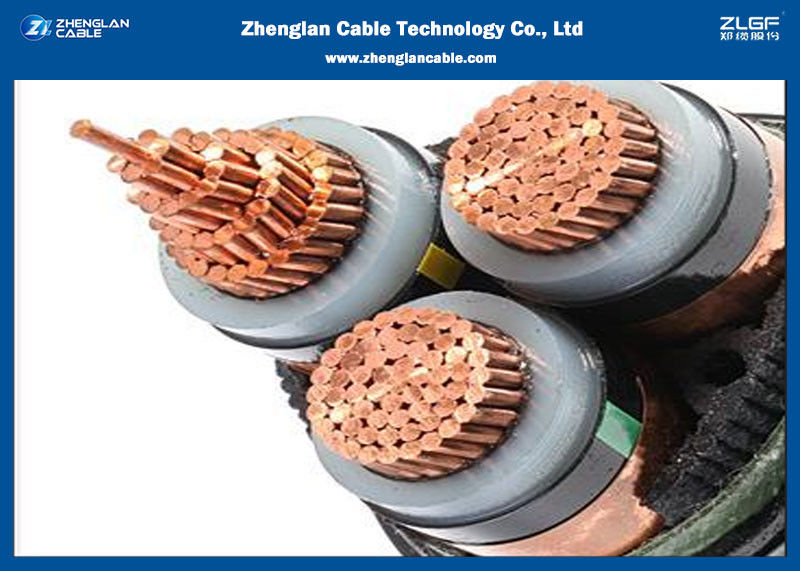

كابل طاقة عالي الجودة 0.6/1 كيلو فولت موصل نحاسي (ألومنيوم) خالٍ من الأكسجين، معزول XLPE، كابل طاقة مغلف بـ PVC (N2XY/NA2XY)
التطبيق
التركيب في الغرف والأنفاق وخنادق الكابلات والأنابيب، ويمكن أيضًا دفنه في التربة الرخوة، ولا يمكن للكابل تحمل قوة خارجية ميكانيكية. لا يُسمح بوضع الكابل أحادي النواة في الأنبوب المغناطيسي. يستخدم لمحطات الطاقة والصناعة ومعدات التبديل وشبكة إمداد الطاقة الحضرية.
المعايير
التصميم الأساسي وفقًا للمواصفة IEC 60502-1، IEC 60228
الصين: GB/T 12706.2-2008
معايير أخرى مثل BS7870 وDIN وICEA عند الطلب
بناء الكابل
| الموصل | يجب أن تكون الموصلات من الفئة 1 أو الفئة 2 من النحاس الملدن العادي أو المطلي بالمعادن أو من الألومنيوم العادي، أو من الفئة 5 من النحاس العادي أو المطلي بالمعادن وفقًا للمواصفة IEC 60228. |
| شكل الموصل | مجروش دائري أو مجروش دائري مضغوط |
| الشكل الظاهري | دائري |
| العزل | يجب أن تكون مادة وعزل XLPE وسمكها وفقًا للمواصفة IEC 60502-1، مصنفة للتشغيل المستمر عند 90 درجة مئوية. |
| مادة الغلاف | PVC مبثوق من النوع ST1/ST2 وفقًا للمواصفة IEC 60502-1. يمكن توفيره بغلاف خارجي خاص مثبط للهب من PVC للامتثال لمتطلبات اختبار اللهب للمواصفات IEC 60332-3-22 وIEC 60332-3-23 وIEC 60332-3-24، مادة خالية من الهالوجين تتوافق مع IEC60754-1/2 وIEC 60684-2. |
الخصائص
يتميز كابل الطاقة المعزول XLPE بالقوة الميكانيكية والشيخوخة والإجهاد البيئي والمقاومة الكيميائية، وهو متاح للعمل في ظل ظروف درجة الحرارة المرتفعة لفترة طويلة.
الخصائص الكهربائية/ظروف العمل
| الجهد المقنن Uo/U (Um) | 600/1000 فولت، BS5467 |
| درجة حرارة التركيب | الحد الأدنى: 0 درجة مئوية، الحد الأقصى: 60 درجة مئوية |
| نوع التركيب | دفن مباشر في الهواء الطلق |
| درجة حرارة التشغيل | الحد الأقصى: 90 درجة مئوية. |
| درجة حرارة الموصل القصوى في حالة قصر الدائرة: | 250 درجة مئوية. |
| الحد الأدنى لنصف قطر الانحناء | 15 × القطر الخارجي للكابل للكابلات متعددة النوى غير المدرعة |
تفاصيل التعبئة
1. تتوفر أسطوانة صالحة للإبحار القياسية (أسطوانة خشبية، أسطوانة فولاذية خشبية، أسطوانة فولاذية)؛
2. يمكن تخصيص حجم الأسطوانة أو تلبية حجم التحميل الأقصى للحاوية؛
3. يمكن أن يتراوح القطر الإجمالي للأسطوانة من 1 متر إلى 2.5 متر؛
4. بناءً على متطلبات العميل بطول معين معبأ في لفائف ملفوفة بشريط بلاستيكي أو شريط بلاستيكي من النايلون.
| المقطع العرضي الاسمي | قطر الموصل (تقريبي) | سمك العزل الاسمي | سمك الغلاف الاسمي | القطر الكلي (تقريبي) |
| مم^2 | مم | مم | مم | مم |
| 3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
| 3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | 63.3 |
